产品简介

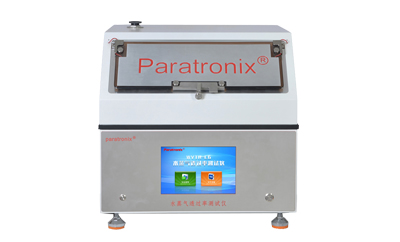

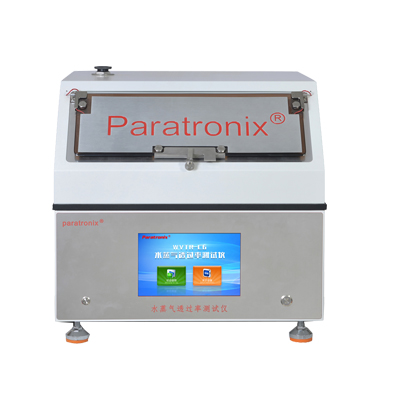

水蒸气透过率测试仪WVTR-C6基于杯式法测试原理，是一款专业用于薄膜试样的水蒸气透过率测试仪，适用于塑料薄膜、复合膜等膜、片状材料与医疗、建材领域等多种材料的水蒸气透过率的测定。通过水蒸气透过率的测定，达到控制与调节材料的技术指标，满足产品应用的不同需求。
水蒸气透过率测试仪
执行标准
●基于杯式法测试原理，是一款专业用于薄膜试样的水蒸气透过率 ( WVTR ) 测试系统，可检测最低至0.1g/m2·24h的水蒸气透过量；配 置的高分辨率称重传感器，在保证了高精度的前提下，提供了优秀的系统灵敏性。
●宽范围、高精度、 自动化温湿度控制，轻松实现非标测试。
●标准吹扫风速保证了透湿杯内外湿度差恒定。
●系统称重前自动清零，保证每次称量的准确性。
●系统采用气缸升降式机械结构设计和间歇称重测量方法，有效降低了系统误差。
●可快速接入的温湿度检定插口方便用户进行快速校准。
●提供标准膜和标准砝码两种快速校准方式，保证检测数据的准确性和通用性。
●精密的机械设计不仅保证了系统的超高精度，而且极大的提高了检测效率。
●6个透湿杯均可进行独立试验，试验过程互不干扰，试验结果独立显示。
●大尺寸触摸屏幕友好人机功效，方便用户操作和快速学习。
●支持试验数据多格式存储，方便数据导入导出。
●支持便捷的历史数据查询、比对、分析和打印等多种功能。
技术参数
| 指标 | 参数 |
| 测试范围 | 0.1 ~ 10，000g/m·24h(常规) |
| 试样数量 | 6 件 (数据各自独立) |
| 测试精度 | 0.01 g/m2 ·24h |
| 系统分辨率 | 0.0001 g |
| 控温范围 | 15℃ ~ 55℃ (常规) 5℃ -95℃ (可定制 ) |
| 控温精度 | ±0.1℃ (常规) |
| 控湿范围 | 90%RH ~ 70%RH注 (标准90%RH ) |
| 控湿精度 | ± 1%RH |
| 吹扫风速 | 0.5 ~ 2.5 m/s (非标可选) |
| 试样厚度 | ≤3 MM （其他厚度要求可定做） |
| 测试面积 | 33cm2 |
| 试样尺寸 | Φ74 mm |
| 动态软件 | 试验过程中：可随时暂停试验，即时任意取点计算结果 试验结束后：可自动取点计算结果，也可以任意取点计算结果 |
| 可控工位 | 任选工位，任选试验时间 ，随意搭配 |
| 测试模式 | 减重法 ( 常规 ) 、增重法 (可选 ) 、双模式 (可选 ) |
| 气源压力 | 0.6 MPa |
| 接口尺寸 | Φ6 mm 聚氨酯管 |
| 电源 | 220VAC 50Hz / 120VAC 60Hz |
| 外形尺寸 | 660 mm (L) × 480 mm (W) × 525 mm (H) |
| 净重 | 70Kg |
测试原理
采用透湿杯称重法测试原理，在一定的温度下，使试样的两侧形成特定的湿度差，水蒸气透过透湿杯中的 试样进入干燥的一侧，通过测定透湿杯重量随时间的变化量，求出试样的水蒸气透过率等参数。
执行标准
该仪器符合多项国家和国际标准：GB/T 1037、GB/T 16928、ISO 2528、ASTM E96、ASTM D1653、TAPPI T464、DIN 53122-1、JIS Z0208、YBB 00092003
应用范围
基 础 应 用 | 薄膜 | 各种塑料薄膜、塑料复合薄膜、纸塑复合膜、土工膜、共挤膜、镀铝膜、铝箔、铝箔复合膜、防水透气膜等膜状材 料的水蒸气透过率测试 |
| 片材 | 各种工程塑料、橡胶、建材等片状材料的水蒸气透过率测试。如PP片材、 PVC片材、 PVDC片材等 | |
| 纺织品 | 用于纺织品、无纺布等材料的水蒸气透过率测试，如防水透气布料、尿不湿无纺布面料、卫生用品用无纺布等 | |
| 纸张、纸板 | 适用于纸张、纸板的水蒸气透过率测试，如烟包铝箔纸、利乐包片材等 | |
扩 展 应 用 | 倒杯法测试 | 将薄膜、片材,防护材料试样装夹在透湿杯中，试样的上表面覆盖蒸馏水，下表面处于一定湿度的环境中，使试样的 两侧形成一定的湿度差，蒸馏水通过试样进入环境中，通过测量透湿杯重量随时间的变化量，从而得出其水蒸气透过 率 (注：需选购倒杯法透湿杯) |
| 人造皮肤 | 人造皮肤需要一定的透水性，才能保证在植入人或动物身上后具有良好的呼吸性能，本系统可以用于测试人造皮肤 的透湿性能 | |
| 化妆品 | 化妆品保湿性能的测试(如面膜，创面敷料) | |
| 医用用品及辅料 | 医疗用品及辅料的水蒸气透过性测试，如膏药贴剂、无菌护创膜、美容面膜、疤痕贴等材料的水蒸气透过率测试 | |
| 太阳能背板 | 太阳能背板的水蒸气透过率测试 | |
| 液晶显示屏膜 | 液晶显示屏膜的水蒸气透过率测试(如手机 ，电脑 ，电视屏幕) | |
| 漆膜 | 各类漆膜的阻水性测试 | |
| 生物降解膜 | 各种生物降解膜的阻水性测试，如淀粉基包装膜等 |
产品配置
标准配置：主机、计算机、专业软件、透湿杯、气体干燥装置、自动干燥过滤器、校验砝码、通信电缆、取样器、供气阀门管件
选购件：卫星机、标准膜、空压机、干燥剂
备注：本机气源进口为Φ6mm聚氨酯管；气源、蒸馏水用户自备
