产品简介
气体透过率测试仪GTR-V1适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片、橡胶等材料的 O₂、CO₂、N₂ 及空气等多种气体透过率检测

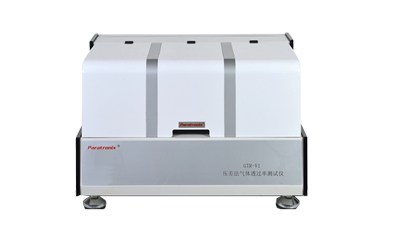

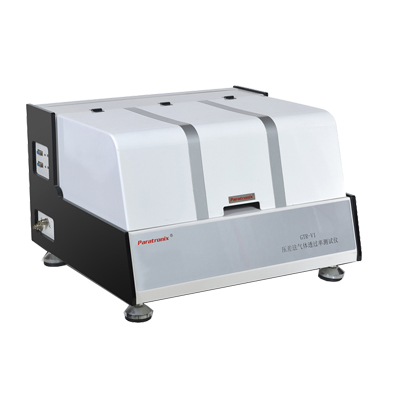

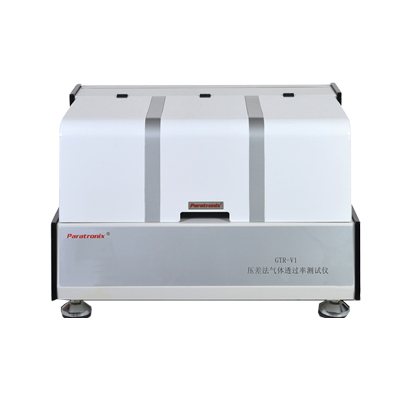

气体透过率测试仪
技术优势
●采用进口高精度真空传感器和压力传感器；
●系统具备自检测能力，避免故障状态下继续测试；
●提供灵活的参数与功能设置，便于分析试样的气体透过率、溶解度系数、扩散系数以及渗透系数
●采用水浴控温，自动控制升温降温，温控范围更宽更精确；并联式工作，可靠性更高；
●专利的极限零点与密封管道系统,运用基线技术，去除系统误差，测试结果更精确；
●独有的样品防侧漏结构设计，更加稳定可靠的安装试样密封；
●具备精确的压力控制能力，与保压功能；
●嵌入式系统控制，采用高品质元器件，保证仪器运行的稳定性、可靠性；
●高速真空能力，减少真空时间，脱气更彻底，测试精度高；
●测试时间短，效率高；
●断电保存功能；
●全程监控、自动记录，测试过程可全程重现；
●自动测试：设定测试参数，开始后测试自动进行，自动判断试验结束并保存测试结果；
●符合中国 GMP 对数据可追溯性、权限管理等功能的要求，计算机化系统完全满足医药行业需要（选购）
技术参数
| 项目 | 参数 |
| 型号 | GTR-V1 |
| 测量范围（膜） | 0.01～50.000 cm3/m2·24h·0.1MPa |
| 试样数量 | 1 |
| 主传感器数量 | 1 |
| 测试模式 | 单腔数据独立 |
| 真空分辨率 | 0.1Pa |
| 真空度 | ＜5Pa |
| 温控范围 | 15℃～55℃(分辨率±0.01℃) |
| 控温精度 | ±0.1℃ |
| 试验压力 | 0～0.2 MPa |
| 气源压力 | 0.1 MPa～0.8 MPa |
| 试验气体 | O₂、N₂、CO₂或者其它气体 |
| 载气接口 | Ф6 |
| 真空管径 | 1/4" |
| 校正方式 | 标准膜校正、真空传感器外校 |
| 试样厚度 | ≤3mm |
| 试样尺寸 | Φ97mm |
| 测试面积 | 38.48cm² |
| 主机尺寸 | 765mm (L)×440 mm (W)×470mm (H) |
| 主机重量 | 60Kg |
| 电源 | 220V 50Hz |
测试原理
利用压差法的原理设计，将预先处理好的试样放置在上下测试腔之间，压紧密封好，然后对整个系统抽真空，当达到要求的真空度后，关闭下腔，向高压腔（上腔）充入一定的试验气体，并调节上腔压力，保持试样两侧形成恒定的气压梯度差，气体在压差梯度的作用下，由高压侧（上腔）向真空侧（下腔）渗透。精确测量真空腔（下腔）的压强变化，计算试样的各项阻隔性参数。完全符合 GB1038、ASTM D1434 等标准。
符合标准
YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A
测试应用
| 基础应用 | 薄膜 | 各种塑料薄膜、塑料复合膜、纸塑复合膜、土工膜、共挤膜、镀铝膜、铝箔、铝箔复合膜、防水透气膜等膜状材料的气体渗透性测试 |
| 片材 | 各种工程塑料、橡胶、建材等片状材料的气体渗透性测试，如 PP 片材、PVC 片材、PVDC 片材等 | |
| 石油化工 | 适用于使用输送管道材料气体渗透性测试，如 MDPE 塑料 CO2 检测 | |
| 航空航天材料 | 适用于航空公航天材料的气体渗透性测试，如飞艇、气囊氦气检测 | |
| 生物降解膜 | 适用于生物降解膜的透气性能，如淀粉生物降解 | |
| 扩展应用 | 纸 | 适用于纸塑等复合材料的透气性测试，如烟包装铝箔纸、利乐包装片材、方便面、纸杯等 |
| 软管、瓶、袋、片材 | 适用于各种化妆品的软管、铝塑管、软瓶片材的气体透过性测试 | |
| 漆膜 | 适用于各类膜漆涂覆、印刷的气体渗透性测试 | |
| 真空包装 | 适用于易电子产品等易受气体氧化腐蚀，损耗的真空包装制造片材，如消耗性传感器等 | |
| 多种不同气体 | 适合于多种气体的透过率测试，如氧气、二氧化碳、氮气、空气、氦气等 | |
| 易燃易爆气体 | 适用于各种薄膜对易燃易爆气体的阻隔性能测试 |
产品配置
标准配置： 测试主机、计算机、测试软件、通讯电缆、真空泵、真空波纹管、气体软管、减压阀、圆盘取样器、真空密封脂、打印机
选购件：瓶装测试夹具
自备：测试用气体瓶（氧气等）
