产品简介
电解法水蒸气透过率测试仪WVTR-AE1G基于电解法水分分析传感器的测试原理，为中、高水蒸气阻隔性材料提供宽范围、高效率的水蒸气透过率检测体验，也称为水蒸气透过率测定仪、水蒸气透过量测定仪、透湿量测定仪和透湿性测试仪。

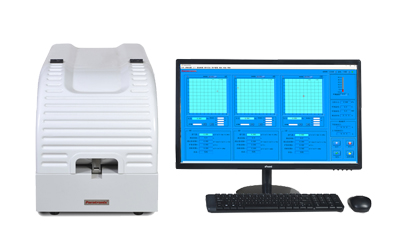

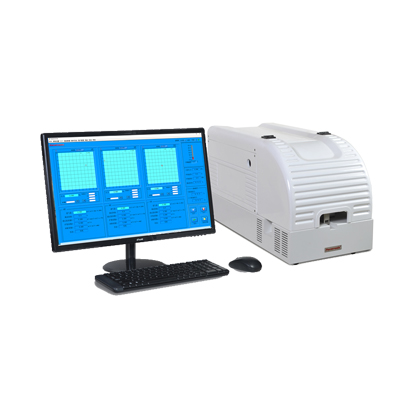

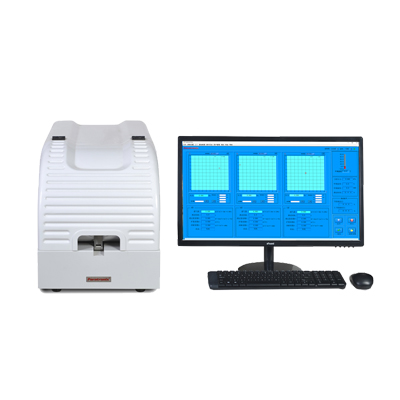

电解法水蒸气透过率测试仪
产品特征
● 嵌入式高速微电脑芯片控制，简洁高效的人机交互界面，为用户提供舒适流畅的操作体验；
● 标准化，模块化，系列化的设计理念，可最大限度的满足用户的个性化需求 ；
● 7寸高清彩色液晶屏，实时显示测试数据 ；
● 丏业测试软件，实时显示测试数据及曲线 ；
● 进口高速高精度采集芯片，有效保证测试准确性与实时性；
● 一键式操作，简单方便，即学即会；
● 全自动温度控制，可任意升温、降温，控制精度高，稳定可靠，设备不受外部环境温度干扰；
● 高效测试，氮气低消耗；
● 手动流量控制：测试流量，包括载气与湿气，均须手动控制；
● 手动湿度控制：湿度手动控制，采用机械旋钮，需人工干预；
● 半自动测试：设定测试参数，手动调节流量和湿度后测试自动进行，自动判断试验结束并保存测试结果；
● 电解法水分分析传感器，测量精度高，性能稳定；
● 精密管道与阀门，丏利的管道冲洗技术，保证载气的洁净度，测试效率更高；
● 独有的试样防侧漏密封安装技术，增强试样密封；
电解法透湿仪技术参数
| 指标 | 参数 |
| 测量范围（膜） | 0.01～40 g/(m²·day) (标准) 0.1～1000 g/(m²·day) (可选) |
| 试样数量 | 1 |
| 分辨率 | 0.001 g/(m²·day) |
| 样品尺寸 | 108mm×108mm |
| 测试面积 | 50cm² |
| 试样厚度 | ≤3mm |
| 温控范围 | 15℃～55℃(分辨率±0.01℃) |
| 控温精度 | ±0.1℃ |
| 控湿范围 | 0%RH、35%RH～90%RH、100%RH |
| 载 气 | 99.999%高纯氮气（气源用户自备） |
| 载气流量 | 0~200ml/min（手动控制） |
| 气源压力 | ≥0.28MPa/40.6psi |
| 接口尺寸 | 1/8" |
| 校正方式 | 标准膜校正 |
| 主机尺寸 | 350mm (L)×695 mm (W)×410mm (H) |
| 主机重量 | 60Kg |
| 电源 | AC 220V 50Hz |
试验原理
采用电解传感器法测试原理，具有稳定相对湿度的氮气在薄膜的一侧流动，干燥氮气在薄膜的另一侧流动；由于湿度梯度的存在，水蒸气会从高湿侧穿过薄膜扩散到低湿侧；在低湿侧，透过的水蒸气被流动的干燥氮气携带至传感器，进入传感器时会产生同比例的电信号，通过对传感器电信号的分析计算，从而得出试样的水蒸气透过率等参数。对于包装容器而言，干燥氮气则在容器内流动，容器外侧处于高湿状态。
符合标准
YBB 00092003、GBT 26253、ASTM F1249、ISO 15106-2、 TAPPI T557、 JIS K7129、ISO 15106-3、GB/T 21529、DIN 53122-2
检测范围
| 基础应用 | 薄膜 | 各种塑料薄膜、塑料复合薄膜、纸塑复合膜、共挤膜、镀铝膜、铝箔复合膜、玻纤铝箔纸复合膜等膜状材料的水蒸气透过率测试。 |
| 片材 | PP片、PVC片、PVDC片、金属箔片、胶片、硅片等片状材料的水蒸气透过率测试。 | |
| 纸张、纸板及其复合材料 | 烟包镀铝纸、纸铝塑复合片材等纸张、纸板的水蒸气透过率测试。 | |
| 包装件 | 酒瓶、可乐瓶、花生油桶、利乐包装、真空包装袋、三片罐、化妆品包装、牙膏软管、果冻杯、酸奶杯等塑料、橡胶、纸、纸塑复合、玻璃、金属材质的瓶、袋、罐、盒、桶的透湿性能测定 | |
| 扩展应用 | 包装件封盖 | 各种容器封盖的透湿量检测 |
| 液晶显示屏 | 液晶显示屏及相关膜片的水蒸气透过性能测试。 | |
| 太阳能背板 | 太阳能背板及相关材料的的水蒸气透过性能测试。 | |
| 管材 | PPR等各种材料管子的水蒸气透过性能测试。 | |
| 医药泡罩 | 医药泡罩整体水蒸气透过性能测试。 | |
| 无菌护创膜、医用膏药贴剂 | 无菌护创膜、医用膏药贴剂等的水蒸气透过性能测试。 | |
| 电池外壳 | 电池外壳的水蒸气透过性能测试。 |
产品配置
系统配置:测试主机、取样器、氮气瓶精密减压阀、真空密封脂、打印机
选配件：容器测试附件和容器温度控制装置
备注： 气源和蒸馏水（用户自备） 设备外观图为标准设备外观，定制设备外观会有所差异。
