产品简介
气体透过率测试仪GTR-V3适基于压差法测试原理，专业适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片在各种温度下的气体透过率、溶解度系数、扩散系数、渗透系数测定。系统配置的三个渗透腔可同时进行测试；试验过程兼容GB、ISO、ASTM等多项国家及国际标准。

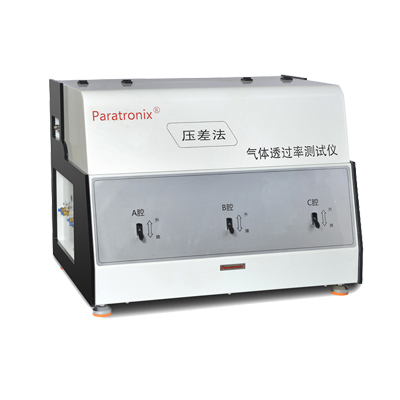

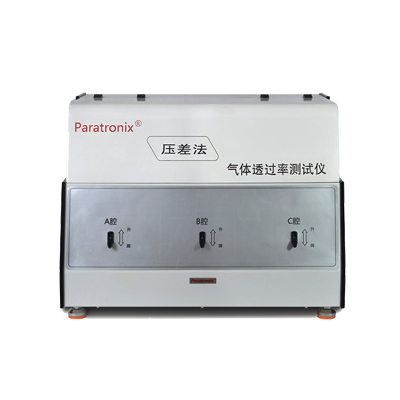

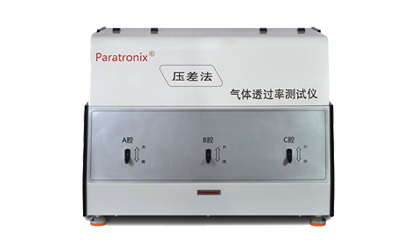

气体透过率测试仪
技术优势
●具备标准膜校正功能、传感器外校功能；
●实时监控测试状态，全程保存测试状态，实现测试全部数据曲线可复现，便于事后评估测试进程；
●开放数据库系统，便于数据分析
●可同时测定试样的气体透过率、溶解度系数、以及扩散系数
●三个测试腔完全独立，可同时测试三种相同或不同的试样
●宽范围、高精度温湿度控制，满足各种试验条件下的测试
●提供比例和模糊双重试验过程判断模式
●测试量程可根据需要进行扩展，满足大透过率测试的要求
●可进行任意温度下的数据拟合，轻松获得极端条件下的试验结果
●支持有毒气体及易燃易爆气体的测试（需改制）
●系统采用计算机控制，整个试验过程自动完成
●提供标准膜进行快速校准，保证检测数据的准确性和通用性
●配备RS232通用数据接口，方便数据传递
技术优势
| 指标 | 参数 |
| 型号 | GTR-V3 |
| 测量范围（膜） | 0.01～50000cc/㎡·24小时·0.1MPa |
| 试样数量 | 3 |
| 主传感器数量 | 3 |
| 测试模式 | 3腔独立 |
| 真空分辨率 | 0.1Pa |
| 真空度 | ＜10Pa |
| 温控范围 | 5℃～65℃ |
| 控温精度 | ±0.1℃ |
| 试验压力 | 上腔试验气体腔：-0.1 MPa～+0.15 MPa（常规） 下腔透过气体检测腔：0~1333.33Pa |
| 气源压力 | 0.4 MPa～0.6 MPa |
| 试验气体 | O₂、N₂、CO₂或者其它气体 |
| 载气接口 | Ф6 |
| 真空管径 | 1/4" |
| 校正方式 | 标准膜校正、真空传感器外校 |
| 样品厚度 | ≤3mm |
| 试样尺寸 | Φ97mm |
| 透过面积 | 38.48 cm2 |
| 主机尺寸 | 760 mm (L) × 575 mm (W) × 450 mm (H) |
| 主机重量 | 88Kg |
| 电源 | AC100～240V 50/60Hz |
测试原理
气体渗透仪GTR-V3采用压差法测试原理，将预先处理好的试样放置在上下测试腔之间，夹紧。首先对低压腔（下腔）进行真空处理，然后对整个系统抽真空；当达到规定的真空度后，关闭测试下腔，向高压腔（上腔）充入一定压力的试验气体，并保证在试样两侧形成一个恒定的压差（可调）；这样气体会在压差梯度的作用下，由高压侧向低压侧渗透，通过对低压侧内压强的监测处理，从而得出所测试样的各项阻隔性参数。完全符合GB1038、ASTM D1434等标准。
参照标准
YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A
测试应用
| 基础应用 | 薄膜 | 各种塑料薄膜、塑料复合膜、纸塑复合膜、土工膜、共挤膜、镀铝膜、铝箔、铝箔复合膜、防水透气膜等膜状材料的气体渗透性测试 |
| 片材 | 各种工程塑料、橡胶、建材等片状材料的气体渗透性测试，如PP片材、PVC片材、PVDC片材等 | |
| 石油化工 | 适用于使用输送管道材料气体渗透性测试，如MDPE塑料CO₂检测 | |
| 航空航天材料 | 适用于航空公航天材料的气体渗透性测试，如飞艇、气囊氦气检测 | |
| 生物降解膜 | 适用于生物降解膜透气性能测定，如淀粉生物降解 | |
| 扩展应用 | 纸 | 适用于纸塑等复合材料的透气性测量，如烟包装铝箔纸、利乐包装片材、方便面、纸杯等 |
| 软管、瓶、袋、片材 | 适用于各种化妆品的软管、铝塑管、软瓶片材的气体透过性测试 | |
| 漆膜 | 适用于各类膜漆涂覆、印刷的气体渗透性测试 | |
| 真空包装 | 适用于易电子产品等易受气体氧化腐蚀，损耗的真空包装制造片材，如消耗性传感器等 |
产品配置
标准配置：主机、 恒温控制器、计算机、专业软件、专用取样器、真空脂、快速定量滤纸、真空泵
选购件：取样刀片、真空脂、真空泵油、快速定量滤纸、湿度发生装置
备注：本机气源进口为Ф6mm聚氨酯管；气源、蒸馏水用户自备
设备外观图为标准设备外观，定制设备外观会有所差异
