产品简介
设备特点
1.本机采用立式结构，油缸在上面，弯曲实验在工作台面操作，操作方法快捷。
2.采用液压加载，液压缸采用双向缸加荷，速度快、效率高。活塞前端配置弯曲压头插座，能快速方便更换所需冷弯压头。
3.本机弯曲支撑点和活塞前端调整距离大，并配有反弯压头，能够进行反弯实验。
4.跨度通过手动调整双向丝杆，使弯曲支撑同步进退，以调整弯曲支点距离，能够进行180°弯曲实验。
5.本机结构紧凑，钢性强，调节丝杆放置于支撑滑块槽后侧，防止氧化皮落入损坏丝杆。
6.本机在实验台前部设有角度盘式指示装置，显示弯曲角度。
7.本机电器对油缸和油源进行四点限位控制，双重保护，因而设备更加安全可靠。
结构原理

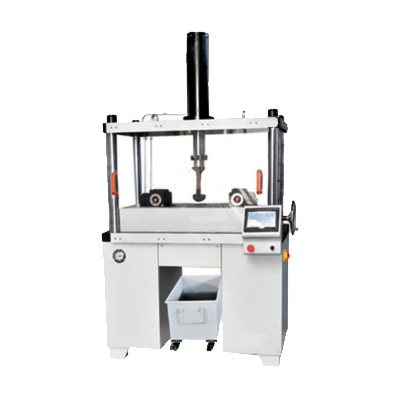

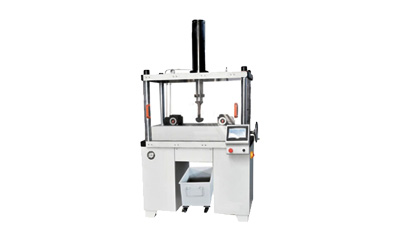

1.钢材弯曲试验机主要由机架、外罩、工作台、油缸、液压站、弯曲钳口、弯心、调整机构、指示机构、电器控制系统、安全保护等部分组成。采用立式结构设计，弯曲实验在工作台面操作，操作方便快捷灵活。
2.采用液压双向缸加载，加荷速度快、效率高。活塞前端设计弯心快换机构，快速更换不同规格弯心。
3.采用专有技术设计的支撑距离调整机构、弯心行程调整、弯曲角度指示机构、反弯压头，使正反弯曲试验准确、平稳、可靠。
4.通过手动调整按钮控制弯曲钳口同步进退，以调整弯曲支点距离，能够进行0-180°弯曲实验。
5.独特的氧化皮自动回收装置设计，有效回收氧化皮。
6.操作方便快捷。
7.本机电器对油缸和油源进行四点限位控制，双重保护，因而设备更加安全可靠。
8.本机在反弯实验时，设计有快捷键，操作方便快捷。
技术参数
| 项目 | 参数 |
| 弯曲角度范围 | 0～180（175～180度） |
| 最大系统工作压力 | 25Mpa |
| 最大推力 | 300kN |
| 最大弯曲试样尺寸 | 最大宽度70mm，最大厚度25mm |
| 手动调整弯曲滑块间距 | 360mm |
| 外形尺寸 | 约1100×700×1900mm |
| 机器重量 | 约1500Kg |
