接骨板弯曲疲劳试验机

接骨板弯曲疲劳试验机PBFT-BP30可测试骨结合植入物、外科植入物、直型接骨板、接骨螺钉、椎间融合器、膝关节、脊柱固定器、股骨头、髋关节、髓内钉等医用骨科材料，也称为接骨板拉伸疲劳试验仪、接骨板弯曲疲劳测试仪等。

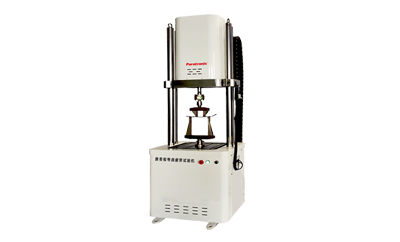

接骨板弯曲疲劳试验机

依据标准

1、YY/T0342-外科植入物接骨板弯曲强度和刚度的测定；

2、JB/T 9397 拉压疲劳试验机技术条件；

3、JJG 139 拉力、压力和万能试验机；

4、YY0017-骨接合植入物金属接骨板；

5、YY0018-2008 骨接合植入物 金属接骨螺钉；

6、GB/T232-《金属材料 弯曲试验方法》；

7、YY/T1503-2016《外科植入物 金属接骨板弯曲疲劳性能试验方法》

设备描述

1、功能简述

本测控系统由动态试验主机，动态疲劳加载组件，试件工装，及测控系统组成，配合工作台的 T 型槽，满足不同试样的安装固定；带有医用疲劳专用动态测试软件，完成不同测试标准的试验要求。

2、试验台的组成结构

（1）试验台组成：试验主机、伺服作动器、夹具及附具、试验工装、横梁升降机构、电气控制柜，测控软件及其控制系统、计算机等组成。

（2）试验台布局：主机为两立柱结构，中横梁带有升降机构，可电动调节横梁高度；作动器安装在横梁中间，通过辅具连接试样，进行试验。

3、试验台详细说明

（1）试验台架机械结构：台架上表面均布 T 型槽，方便固定各类工装夹具；工作台中间装有销孔式连接件，可连接拉伸夹具或弯曲夹具。

（2）加载机构：加载机构采用高精度作动器加载，前端连接进口力值传感器，控制精度高，试验数据准确。

（3）夹具机构：依照标准制作相应的夹具并安装在销孔式连接件或 T 型槽上，按照标准的幅频特性进行试验。

（4）中横梁的升降机构：由伺服电机、同步带、滚珠丝杠、带轮、锁紧装置组成。

（5）需要调整横梁高度时，先松开锁紧装置，然后缓慢调节横梁高度，达到合适的试验高度后，通过锁紧装置固定住中横梁。

4、试验功能的实现

将医用骨板等试样安装于试验台工装上，调整横梁的位置，连接工装夹具。启动开始按扭，执行机构按照正弦波或者用户要求波形进行加载，加载频率可调，振幅可调，控制方式可以为全数字闭环控制，可以是力控或者位移控。设置好试验次数，比如 100 万次；试验过程中，可以根据设定条件进行传感器的信号同步采集，并同步存储到计算机硬盘。

疲劳加载控制软件

1、该产品使用功能强大的 PCBP-system 全数字闭环伺服控制系统。由负荷传感器、位移传感器、伺服作动器、全数字闭环控制软件与计算机共同组成一个闭环的测量控制操作系统，因此，可以设置和选择各种试验规程，可以自动精确地控制试验过程，并自动测量各阶段试验参数，保证了试验的高精度。

2、该专用试验软件是在 windows 平台下开发的，保证试验操作简便和通用性，试验数据的处理、保存、传输容易和便捷，试验过程曲线在显示器上实时显示。

3、软件可选的波形有正弦波、半正弦波、三角波、方波、斜波、组合波试验。试验结束，软件会将一些重要的数据存盘，例如试验载荷、频率、循环数和试验时间等。可编程控制试验。

附图：编程控制设置界面图

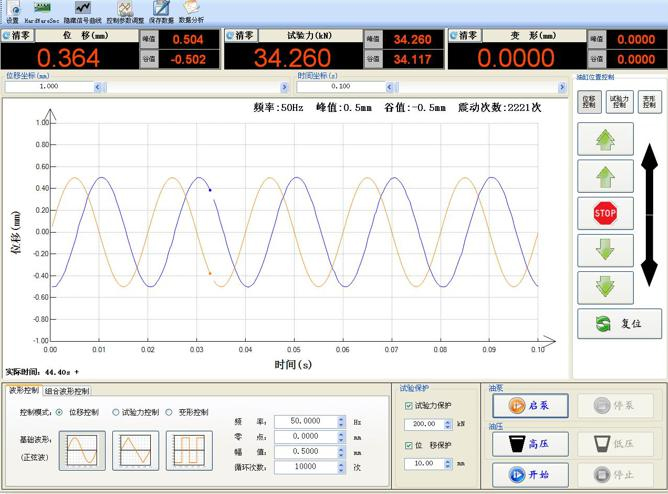

附图：疲劳曲线界面图

技术参数

配置清单
