原标题：炭纸透气性检测方法

     炭纸是一种常用耗材，炭纸是一种经证明具有耐久性的碳纤维复合纸，也称为碳纸。非常适合用作催化剂背衬层。在燃料电池应用中，炭纸是燃料电池实验的专用材料，而炭纸透气率则是评价炭纸质量的一个非常重要的指标。

       今天，普创工业科技小编根据GB/T20042.7-2014《质子交换膜燃料电池 第7部分：炭纸特性测试方法》标准，简单介绍下炭纸透气率测试项目及相关检测仪器设备。

      一、炭纸透气率

    在恒定温度下﹐单位压差、单位时间气体透过单位厚度、单位面积样品上的气体体积,单位为毫升毫米每平方厘米小时毫米汞柱[mL - mm/(c㎡- h - mmHg)]

   二、炭纸透气率测试用什么检测仪器

   炭纸透气率测试可通过山东普创工业科技研发生产的炭纸透气度测试仪PAPT-B01检测仪器完成，将样品放好后，一键操作，自动计算出测试结果，操作简单，测量精准，也称为炭纸透气性测试仪、炭纸透气率测试仪、碳纸透气度测定仪等。

炭纸透气率测试仪

      三、炭纸透气率测试方法试验操作步骤

       1、测量碳纸样品的平均厚度

       2、将样品放置在两片相同大小的中空边框之间，边框的中间孔尺寸为4cmX4cm，在一定恒温、压力下压制成边缘不漏气的样品/边框组件。组件压制过程，保证样品有效部分不变形、破损。

       3、将压好的样品/边框组件装入两侧带有进气、出气口的平板夹具之间，使两侧形成气室，测试气密性。两个平板夹具均应具有密封元件。

       4、将没有外漏的测试池，按照图4所示的试验装置示意图安装在试验装置上。

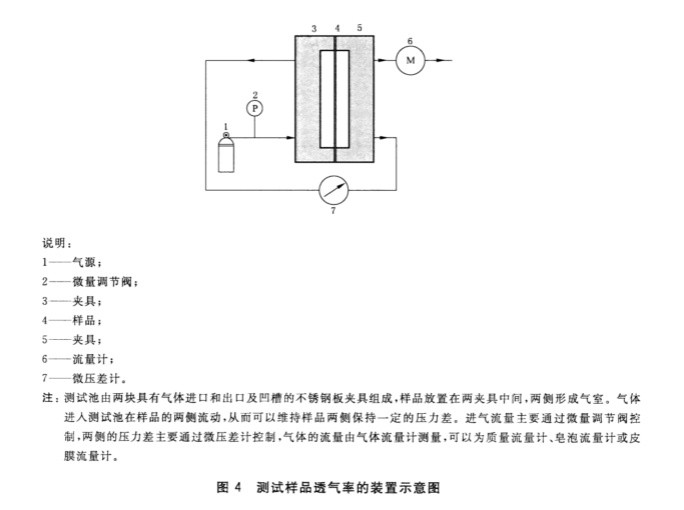

图4 测试样品透气率的装置示意图

         5、调节微量调节阀，用微量压差计控制一定的压差，在室温和一定的压力差下稳定至少5min,根据流量计示数，计算流速、微量压差计示数。

        6、将与3中相同大小的中空边框压制成测试组件，压制条件同3

        7、按照4中方法组装后进行测试。在同5相同的流速下，读取空白样品微量压差计的示数，对测试结果进行校正。
