定义

       气体分离膜由中空纤维及保护外壳所组合成，通常由中空纤维及保护外壳组成每个模组包含了几万至几十万跟中空纤维。中空纤维的直径从几是微米到几百位米不等。可以由铝、硅和氧组成的沸石为材料制成。

结构图

当气体经过中空纤维时，气体份子渗透通过中空纤维壁，利用气体份子的渗透扩散现象及选择性渗透机制，将特定气体分离出来。例如氮气分离膜可以分离出二氧化碳和氮气。

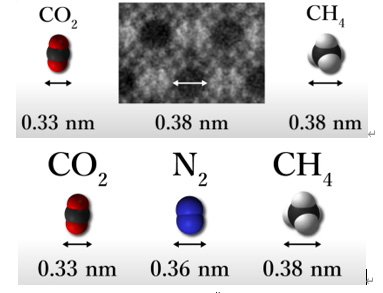

膜分离原理图

        应用

       以CCUS技术为例，是指将CO₂的采集、利用、储存的技术，由于发电厂、钢铁工业、石化工业、氢能源等都排放大量的二氧化碳，利用气体分离膜技术，达到采集、利用、储存的目的。

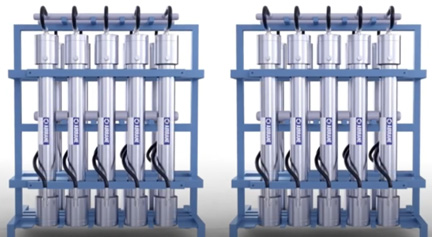

膜分离设备

      检测意义

      分离膜在现代工业中扮演着重要角色。膜对气体的分离性能取决于膜对各种气体的渗透量、渗透速率、选择性等特性。如何判定膜的分离性能，是分离膜应用的前提，其参数对于工业生产是至关重要的条件。

       检测原理

       Paratronix普创研发生产的MSAT-V1膜分离测试分析仪采用压差法与色谱分析技术相结合的测试原理。将预处理好的试样在上下测试腔之间夹紧，上腔通过试验气体，通过提高上腔气体压力，使试样上下侧形成恒定的压差；当气体透过试样产生恒定流量后，由载气携带透过气体至色谱分析仪。通过色谱技术处理，得到分离膜对试验气体各组分的渗透量、选择性、以及渗透速率的定量结果。

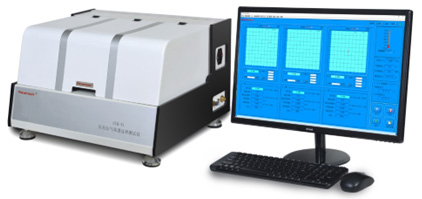

膜分离测试分析仪

测试应用

       试验气体渗透总量: 气体分离膜等材料在指定条件下对单一或多元混合气体各组分的渗透总量的定性定量检测。

      试验气体选择性: 气体分离膜等材料在指定条件下对多元混合试验气体各组分的分离比例的定性定量检测。

      渗透气体的渗透速率: 气体分离膜等材料在指定条件下对单一或多元混合试验气体各组分的渗透速率的定性定量检测。

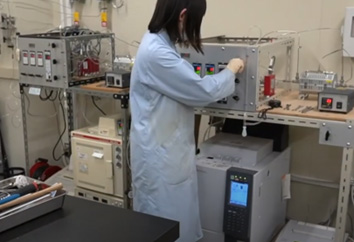

硬件研发实验室

产品特点

专　　业

设备采用压差法测试原理与色谱分析技术相结合的测试方法，是当今市面上唯一一款可以定性定量测定单一或混合试验气体各组分在分离膜中的渗透量、选择性、以及渗透速率的检测设备。

系统可进行加热温度控制，测定范围内任意温度下分离膜的性能

系统配件均采用世界知名进口元器件，性能稳定可靠

各种试验参数均可灵活设定，方便用户操作

支持宽范围电源输入，满足各种条件下的使用

可进行多种气体的膜分离检测

采用最新嵌入式计算机系统平台，其技术优势和用户体验远超传统单片机。

一体化系统设计，采用嵌入式开发技术将专业的检测设备与控制软件合二为一。

专用控制系统从根本上杜绝了由计算机病毒、误操作等引起的系统软件故障，保证了设备运行的可靠性与数据的安全性。

系统搭配标准显示器、鼠标、键盘，采用Windows操作界面，方便用户进行试验操作及数据展示。

内嵌3个USB接口，方便系统的外部接入和数据传输

智　　能

搭配Paratronix最新的操作软件，具有人性化的操作界面和智能化的数据处理功能；

软件内嵌电子帮助文档，方便用户随时查阅

系统支持中英文切换，方便不同语言的用户使用

用户多级权限管理，方便实验室管理人员规范设备使用

采用嵌入式数据库存储技术，保存每次试验的详细信息，并提供方便、多样的查询功能，用户可按曲线或数据列表等方式查看历史试验数据

      普创MSAT-V1膜分离测试分析仪是一款可以定性定量测定单一或混合试验气体各组分在分离膜中的渗透量、选择性、以及渗透速率的检测仪器设备。
