原标题：一次性医疗导管/导丝滑动性能（摩擦力）检测解决方案

       内容提醒：一次性医疗导管导丝产品在临床上被广泛使用。为降低导管进入体内时的摩擦力、降低患者痛苦，通常会在导管表面做涂层处理，增加表面的滑爽性能。涂层处理后的导管表面摩擦力是否达到标准要求，则需要企业进行相应的监测控制。

       相关关键词：医疗导管滑动性试验仪、导管导丝滑爽性能测试仪、导管表面摩擦力测试仪、导管导丝摩擦系数检测仪、导管滑动性试验方法、导丝摩擦力测试方法

       在医学临床实践中,一次性医疗导管(导丝产品)被广泛使用，医疗导管进入人体使用时会带来一系列的反应，如凝血性能、细菌吸附性能及由于摩擦带来的组织损伤。

       众所周知，导管表面低摩擦是非常必要的，它不仅保护组织免受伤害，而且减少了导管表面本身的磨损，对延长导管的使用寿命也有极大的帮助。而导管表面摩擦过大，不仅在导管插入或抽出过程中使患者遭受难以忍受的痛苦，而且使术者在操作导管时难以准确地控制导管，使插管的难度增加，甚至可能导致插管过程的失败。

      为减少医疗导管进入体内时的摩擦力、降低患者痛苦，达到润滑、抗感染、麻醉等作用，通常在导管表面做涂层处理，涂层处理后的导管一般都会有各自不同的性能，最普遍的是导管表面超滑性能。

      因此，检测一次性医疗导管/导丝涂层后滑动性能（医疗导管表面摩擦力），则是导管生产厂家、导丝生产企业需要关注的重要技术指标。

      一、医用导管导丝滑动性能测试用什么检测仪器设备

      普创工业科技根据《YY/T 1536-2017 非血管内导管表面滑动性能评价用标准试验模型》、《T CAMDI 021—2019 一次性使用亲水涂层导丝》研发生产的PMT-CSP02导管导丝摩擦性能测试仪专业用于导尿管、引流管、气管插管、球囊导管、导丝等介入类导管、导丝表面摩擦力、滑动性能的测试，往返摩擦力测试等，用于评价“超滑” 一次性使用非血管内导管表面滑动性能。

导管导丝摩擦性能测试仪

     本试验机符合YY/T 1536-2017标准要求，支持导管摩擦滑动性能平均摩擦力检测，同时一次试验可测试静摩擦力、动摩擦力、静摩擦系数、动摩擦系数；采用水浴控温装置，实现不同温度条件下的测试，同时可以进行不同温度条件下的测试；采用符合标准硬度的硅胶垫以及手术膜片，提供接近人体组织的测试环境，保证测试数据的稳定性及准确性；支持对材料进行进程和返程的往复摩擦试验，得出不同运动方向条件下的测试数据。

     二、导管滑动性摩擦力测试步骤和试验方法

    1.设置试验参数（速度，摩擦次数）；

    2.加水并设置温控；

    3.安装导管夹片并调整导管夹块规定间距及加持力

    4.装夹导管

    5.开始试验

    6.导管管身浸湿段摩擦力平均力值报告结果，单位：N。

     具体试验操作步骤：

    1.将试样导管夹片安装于试验机夹持系统的夹槽内。调整两个滑动夹块的间距至规定的夹块间距，然后紧固夹片，确保导管夹片保持有良好的贴合。

    2.将试验导管的一端自下而上地从两个导管夹片中穿过，试验仪的上夹具夹持导管的头端。将导管的其余部分插入到装满水的圆通内，使其自然悬垂浸泡至制造商推荐的时间。调整两个滑动夹块在滑槽内的位置，使导管位于正中央。

    3. 将装有导管的试验装置至于试验机上，用试验机上的夹具夹持导管的头端。宜选择量程不超过10N的传感器，在操作软件上设置好本次试验的试验速度、摩擦次数等参数。

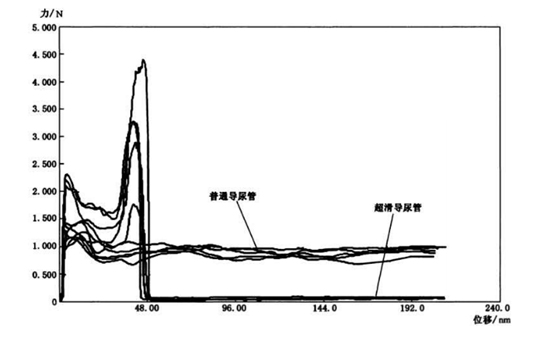

    4.启动拉力试验机，使导管穿过硅胶片足够的距离，记录力相对于位移的曲线。取曲线上导管管身浸湿段的平均力值报告结果。

    三、导丝摩擦力检测方法

    1.原理：根据设定的速度，对处于亲水状态的亲水涂层导丝进行检测，得到其亲水后的滑动摩擦力，并检验其稳定性。

    2.试验步骤：

    A.将亲水涂层导丝或剪断后的某段浸入水槽中，保证被测试部分表面保持润滑；

    B.利用纵向夹持装置加紧亲水涂层导丝，并施加5.0±0.5N的夹紧力；

    C.将导丝的一端固定在拉伸机上，设置测试速度为100mm/min，测试位移为100mm（不足100mm的，以亲水涂层段的实际长度为准）；

    D.测试结果后，恢复原位，记录亲水涂层导丝测试过程的最大滑动摩擦力；

    E.重复A~B步骤2次

    3.试验结果：

    每次记录最大滑动摩擦力。

    总之，普创工业科技研发生产的导管导丝摩擦性能测试仪PMT-CSP02是一款适用于管导丝表面摩擦力检测仪器，试验结果准确性高，操作简单。
