GB/T 21302-2007《包装用复合膜、袋通则》针对由两种或两种以上材料通过干法复合、湿法复合、挤出复合、共挤出复合等工艺制成的包装用复合膜、袋

适用于食品和非食品包装（不适用药品包装）的各种树脂、塑料薄膜、涂层薄膜、纸张、金属箔等材料的复合材料，其中，针对包装用复合膜、袋的物理检测方法主要包括以下几个方面

1、 透水蒸气性

测试仪器：Paratronix普创科技WVTR-RC6水蒸气透过率测试仪

方法：

按GB/T1037-1988的规定进行。试验条件为温度(38±0.6)℃,相对湿度(90±2)%,试验时将热封面朝向湿度低的一侧。

2、 氧气透过性

测试仪器：Paratronix普创科技OTR-D3氧气透过率测试仪

按GB/T1038-2000的规定进行。试验时将热封面朝向氧气低压侧。

3. 拉伸强度与断裂伸长率

仪器：Paratronix普创科技ETT-A电子拉力试验机（精度 0.5 级以上）

方法：裁取 15mm 宽试样，以 500mm/min 速度拉伸至断裂

4. 热合强度测试

仪器：Paratronix普创科技HST-01A热封仪 + ETT-A电子拉力试验机

方法：

制备热封试样 (15mm 宽)

以 300mm/min 速度测试热封部位分离强度

5.直角撕裂性能

仪器：Paratronix普创科技ETT-A电子拉力试验机（精度 0.5 级以上）

方法：

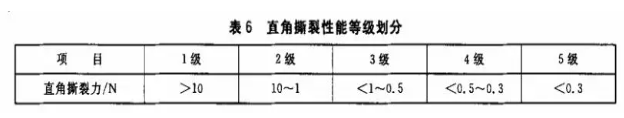

测试过程采用裤形试样(带直角切口)，沿预制切口方向施加拉力，记录撕裂过程中的力值变化，最终以平均撕裂力(N)或等级进行评定。标准中给出了不同厚度复合膜的直角撕裂性能等级划分，帮助企业判断产品是否符合包装要求，

6. 剥离强度测试

仪器：Paratronix普创科技ETT-A电子拉力试验机（配 90° 或 180° 剥离夹具）

方法：将复合膜剥开 100mm，以 300mm/min 速度测试分离力

7. 穿刺强度测试

仪器：Paratronix普创科技PMT-C穿刺力测试仪（配标准穿刺针）

方法：以 100mm/min 速度穿刺试样，记录最大破坏力

8. 摩擦系数测试

仪器：Paratronix普创科技PCF-03摩擦系数测试仪

方法：两试样摩擦面接触，以 100mm/min 速度拉动，测量静 / 动摩擦系数

9.袋的耐压性能

仪器：Paratronix普创科技SCT-E1包装耐压性能测试仪

方法：

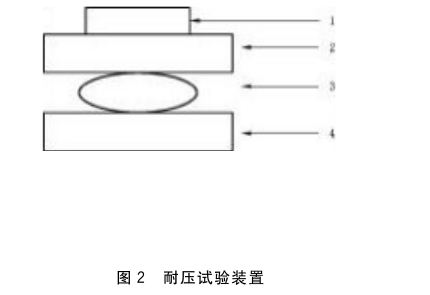

袋内充约二分之一容量的水,并封口,样品为5个。试验时将试样逐个放在上、下板之间。试验中上、下板应保持水平、不变形,与袋的接触面应光滑，上、下板的面积应大于试验袋。按规定加砝码,保持1min(负荷为上加压板与砝码质量之和)目视袋是否破裂或渗漏
