首页 > 产品中心 > 氧气透过率测试仪OTR-D3
返回列表 >

氧气透过率测试仪OTR-D3

型号:OTR-D3

品牌:Paratronix 普创

类别:全自动氧气透过率测试仪(等压电量法)


氧气透过率测试仪OTR-D3采用等压法测试原理,参照ASTM D3985标准设计制造,为高、中、低气体阻隔性材料提供宽范围、高效率的氧气透过率检测试验,也称为氧气透过量测试仪、透氧性测试仪、透氧仪、氧气透过率测定仪等


产品简介

全自动氧气透过率测试仪OTR-D3是一款专业、高效、智能的高端测试系统,适用于塑料薄膜、铝箔塑膜、防水材料、金属箔片等高阻隔材料的氧气渗透性能。可扩展测试瓶、袋等容器。

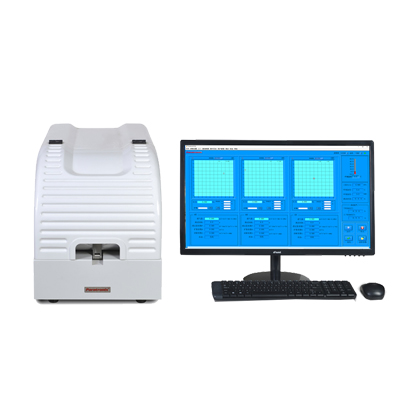

氧气透过率测试仪

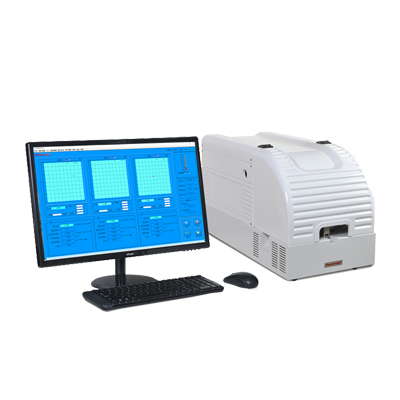

氧气透过率测试仪



产品特征

● 备基线校正功能,测量系统误差,保证测试精度;

● 具备标准膜校正功能、传感器外校功能;

● 实时监控测试状态,实现测试全部数据曲线可复现,便于事后评估测试进程;

● 各腔测试曲线可单独显示,也可成组对比显示,便于对比;测试曲线具备全屏显示、局部观察、变比显示等能力;

● 具备停电数据保存功能、数据采样率可调、自动重复测试功能;

● 开放数据库系统,便于数据分析;

● 痕量氧传感器,可测低至ppb级氧含量;Pa级微电流测量,更高测量精度;

● 高精度质量流量计,精密流量控制;

● 专业的管道系统,保证载气的洁净度;

● 专利的管道冲洗技术,加快测试速度,测试效率更高;

● 试样防侧漏密封安装技术,增强试样密封;

● 试验湿度可精确控制,控湿精度不受试验室环境的变化影响(选配);

● 整体控温技术,对试验腔及管路整体进行控温,控温精度高;

● 全程监控、自动记录、采样率可调、自动重复测试、断电自动保存功能;

● 测试过程可全程展现;强大的图形曲线功能,便于对比测试、分析;

● 自动测试:设定测试参数,开始后测试自动进行,自动判断试验结束并保存测试结果;

● 主机软件加密数据库系统,数据可导出及数据存储、查询、打印、等功能。通过对历史数据的分析,便于掌握产品的历史动态。

● 高效测试,氮气低消耗, 可用国家一级标准物测试验证;

● 可扩展容器测试;

● 系统具备自检测能力,避免故障状态下继续测试;

● 气体流量监控,少气或者无气时自动报警;


测试原理

试样安装在测试腔样气、载气腔之间,控制测试腔的温度,样气腔氧气渗透到载气腔,由载气携带至痕量氧传感器;精确测量痕量氧传感器产生的电流,计算样品氧气透过量和其它参数。


技术参数

指标
参数
测试范围 0.01~6500(cc/㎡.24h)
分辨率0.001
透过面积 50 c㎡(其他定制)
测试直径 108*108mm
试样厚度

<3 mm(更厚需加附件)

试样数量3
测试模式 传感独立
温控范围 15℃~55℃(控温装置另购)
控温精度 ±0.1℃
载 气99.999%高纯氮气(气源用户自备)
载气流量 0~100 mL/min
气源压力 ≥0.2MPa
接口尺寸1/8英寸金属管
外形尺寸 740mm (L)×415 mm (W)×430mm (H)
电 源AC 220V 50Hz
净 重 50Kg


符合标准

YBB 00082003、GB/T 19789、ASTM D3985、ASTM F2622、ASTM F1307、ASTM F1927、ISO 15105-2、JIS K7126-B


应用范围

薄膜各种塑料薄膜、纸塑复合膜、共挤膜、镀铝膜、铝箔复合膜、玻纤铝箔纸复合膜等膜状材料的氧气透过率检测
片材PP片、PVC片、PVDC片、金属箔片、橡胶片、硅片等片状材料的透氧率测试
包装件酒瓶、可乐瓶、花生油桶、利乐包装、真空包装袋、三片罐、化妆品包装、牙膏软管、果冻杯、酸奶杯等塑料、橡胶、纸、纸塑复合、玻璃、金属材质的瓶、袋、罐、盒、桶的氧气透过率测试

包装件封盖各种包装件封盖的氧气透过性能试验
太阳能背板太阳能背板的氧气透过性能测试
管材PPR管等各种材质管子的氧气透过性能测试
医药泡罩医药泡罩的整体氧气透过性能测试
汽车油箱塑料燃油箱的氧气透过性能测试
电池外壳电池外壳的氧气透过性能测试


产品配置

系统配置:测试主机、取样器、氮气/氧气瓶精密减压阀、道康宁真空脂。

选配件:容器测试附件、容器温度控制装置、恒温控制装置。

备注: 气源(氮气、氧气)用户自备。设备外观图为标准设备外观,定制设备外观会有所差异。
